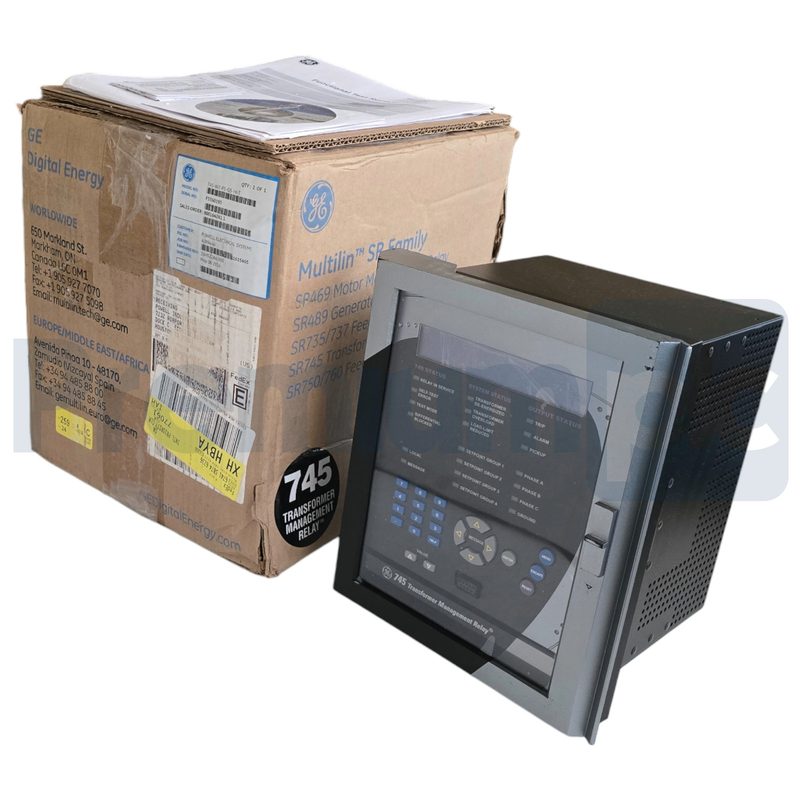

Реле защиты GE MULTILIN 745 TRANSFORMER PROTECTION 745-W2-P5-G5-HI-T
Характеристики
| Артикул | 745-W2-P5-G5-HI-T |
| Обмотки | 2 (код W2) |
| Вторичный ток фазных ТТ | 5 А (P5) |
| Вторичный ток ТТ нулевой последовательности | 5 А (G5) |
| Оперативное питание (HI) | 90–300 В пост. / 70–265 В перем., 48–62 Гц |
| Защиты | дифференциальная 87T с торможением по гармоникам, 87/50, МТЗ 50/51 по фазам, нейтрали и земле, по частоте 81U/81O/81R, от перевозбуждения 24 |
| Логические входы | 16 |
| Выходы | 8 электромеханических реле + 1 быстродействующий электронный |
| Связь | RS232 на лицевой панели, 2 × RS485 (Modbus RTU, DNP 3.0) |
| Регистрация | осциллограф 64 выборки/период, журнал 256 событий |
| Дисплей | ЖКИ на 40 символов, 24 светодиода |
| Корпус | выдвижной блок в корпусе SR |
| Состояние | Новое без упаковки |
| Гарантия | площадки, от 3 месяцев |
Предложения продавцов
| Продавец | Состояние | Склад | Рейтинг | Цена |
|---|---|---|---|---|
| Продавец №20360 | Новое без упаковки | США | 100.0 % | 1 380 000 ₽ |
Описание
Партномер 745-W2-P5-G5-HI-T, состояние — новое без упаковки: товар не эксплуатировался, упаковка вскрыта или утрачена. Одно действующее предложение со склада в США, цена 1 380 000 ₽.
GE Multilin 745 — микропроцессорный терминал защиты и управления силовым трансформатором. Исполнение 745-W2-P5-G5-HI рассчитано на двухобмоточный трансформатор, токовые входы — на вторичный ток 5 А для фаз и для земли, оперативное питание — 90–300 В постоянного или 70–265 В переменного тока. Основная защита — дифференциальная с двухнаклонной характеристикой и блокировкой по гармоникам при броске тока намагничивания; кроме неё есть токовые защиты по каждой обмотке, защиты по частоте и от перевозбуждения. Терминал измеряет токи, напряжения, мощность, гармоники, ведёт осциллограммы и журнал событий. Имеет 16 логических входов, 8 выходных реле, порты RS232 и RS485 с протоколами Modbus RTU и DNP 3.0. Последняя буква кода задаёт опции (дисплей, интерфейсы) — сверьте её с руководством. При покупке б/у проверьте комплектность с корпусом SR, версию прошивки, ход выдвижного блока, отсутствие окислов на контактах; перед вводом в работу нужна проверка уставок на испытательной установке.
745-W2-P5-G5-HI-T — реле защиты. Позиция каталога B2Bay, раздел «Энергетическое оборудование».
